ERP(企业资源计划系统)、MES(制造执行系统)等关键系统在现代制造业企业运营中占据核心地位,其运行状态直接影响投产、制造、仓储等业务。为了保障关键业务连续性,不少企业在构建灾备计划时都追求“RPO=0、RTO=分钟级”的容灾效果。

然而,目前大部分制造业企业仍采用“服务器裸机或服务器虚拟化 + SAN 网络 + 集中式存储”的传统三层架构支撑核心业务系统,要想实现上述容灾效果,不仅容灾建设、运维成本高昂,而且在未进行容灾保护时存在单点故障引发的停机和数据丢失风险,影响业务连续性的同时增加日常运维负担。

SmartX 超融合与灾备解决方案:简单弹性的高可用架构降低运维难度与成本

针对以上问题,SmartX 为制造业企业提供超融合基础设施解决方案,即采用“通用的商用服务器或 SmartX 超融合一体机 + SMTX OS 超融合核心软件(包括分布式块存储软件 ZBS、原生虚拟化 ELF 等)+ 标准的以太网交换机”替代传统架构,以简单弹性的架构支撑核心生产业务系统高效稳定运行,降低运维压力。
同时,为了进一步提升架构高可用,SmartX 为制造业用户提供多级别、高性价比的超融合灾备解决方案:使用 SmartX 原生虚拟化 ELF 和 VMware 虚拟化的用户,均可通过构建双活集群、跨站点异步容灾、数据备份与恢复、CDP(连续数据保护)等方式,实现不同等级的灾备保护。其中,SmartX 超融合(基于 ELF)双活拉伸集群搭配应用级别的高可用负载均衡方案,可实现“RPO 为 0、RTO 接近于 0”的容灾效果,充分满足绝大部分制造业用户对于 ERP、MES 等核心业务系统的灾备需求,保障核心产线连续稳定运行。
欲了解完整解决方案,请阅读:一文了解 SmartX 超融合容灾备份解决方案

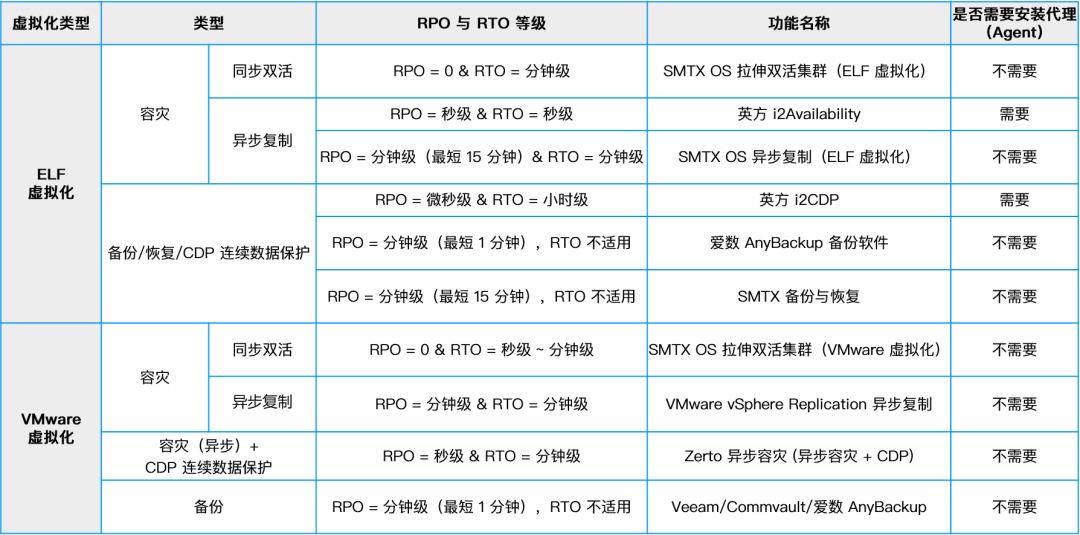

官网1.png注:第三方联合方案仅列出代表性厂商。

用户实践

案例一

某日资柔性电路板制造商:超融合双活集群解决 MES 频繁中断难题,降低容灾成本

某柔性印刷电路板制造商原采用“传统物理服务器 + 集中式 SAN 存储”架构支撑 ERP、MES 等核心系统,但在业务开展过程中遇到了严重的性能瓶颈:存储设备均采用 IBM Storwize V5000,老化程度严重,且已达到使用年限,性能下降明显;同时,存储配置的都是 10K SAS 硬盘,没有 SSD,性能较低。再加上 MES 数据库未做 DBA 优化,历史数据与不断增加的新数据(改造前已达 30 TB)导致 MES 系统越来越频繁地出现数据访问超时,甚至长达数分钟的停机中断,核心生产产线停顿现象愈加严重。

此外,用户虽然使用传统存储双活(Active-Standby)作为容灾方案,但利用率很低,容灾部署和运维成本居高不下。

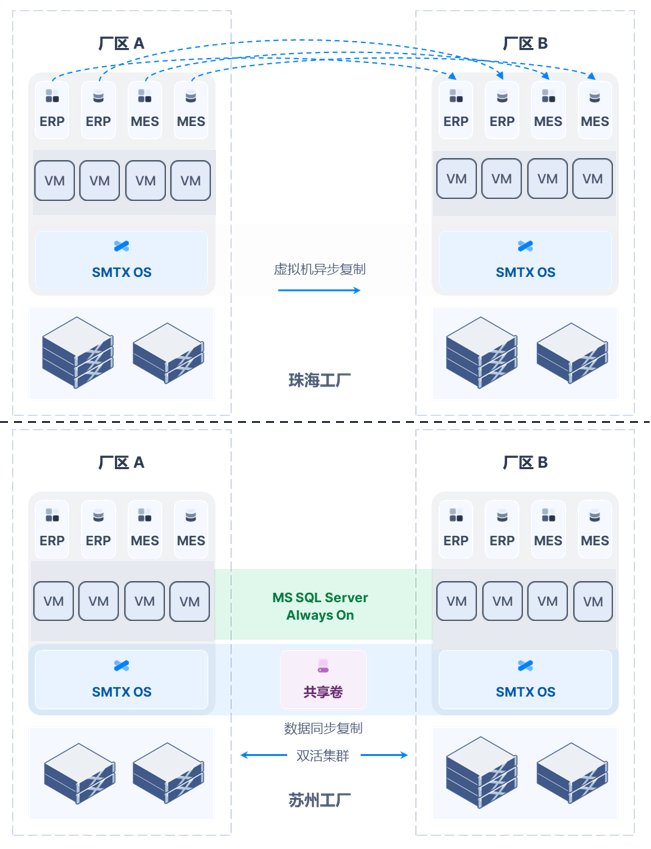

为了保证核心产线的稳定运行与容灾能力,用户利用 SmartX 超融合在珠海工厂和苏州工厂替换原有传统架构。其中,珠海工厂构建 4 节点超融合集群支撑 MES、ERP、质量回溯系统等核心生产业务系统,同时搭建 3 节点超融合集群作为备份站点,支持主、备站点之间基于虚拟机的异步复制和故障切换。苏州工厂构建 5+5 节点超融合双活集群,运行 MES、ERP 等核心生产业务系统并支持跨站点的数据库双活集群(MS SQL Server Always On)。所有集群全部采用 SmartX 原生虚拟化 ELF。官网2.png

在用户进行超融合转型后,两地工厂 MES 系统响应速度得到明显提升,且再没出现过无响应、停机停产等情况,系统可靠性大幅提高的同时减少了运维压力。同时,“SmartX 超融合 + 同城双活 + 异步复制”的完整的架构与灾备方案升级,使得核心生产业务架构变得更加牢固,提升了系统可用性。而且由于 SmartX 容灾方案减少了存储设备、网关开销和数据恢复压力,提升了资源利用率,容灾的整体成本也得到进一步降低。

案例二

申和热磁:超融合双活拉伸集群实现核心业务系统“RPO=0,分钟级 RTO”

半导体领军制造商申和热磁原采用“服务器虚拟化 + 集中式存储”的传统架构运行 ERP、MES 等核心生产应用系统。但该架构不具备任何容灾机制,且集中式存储存在单点故障风险,业务中断和数据丢失风险较大。同时,ERP、MES 等大型系统压力较大,运行效率不佳。

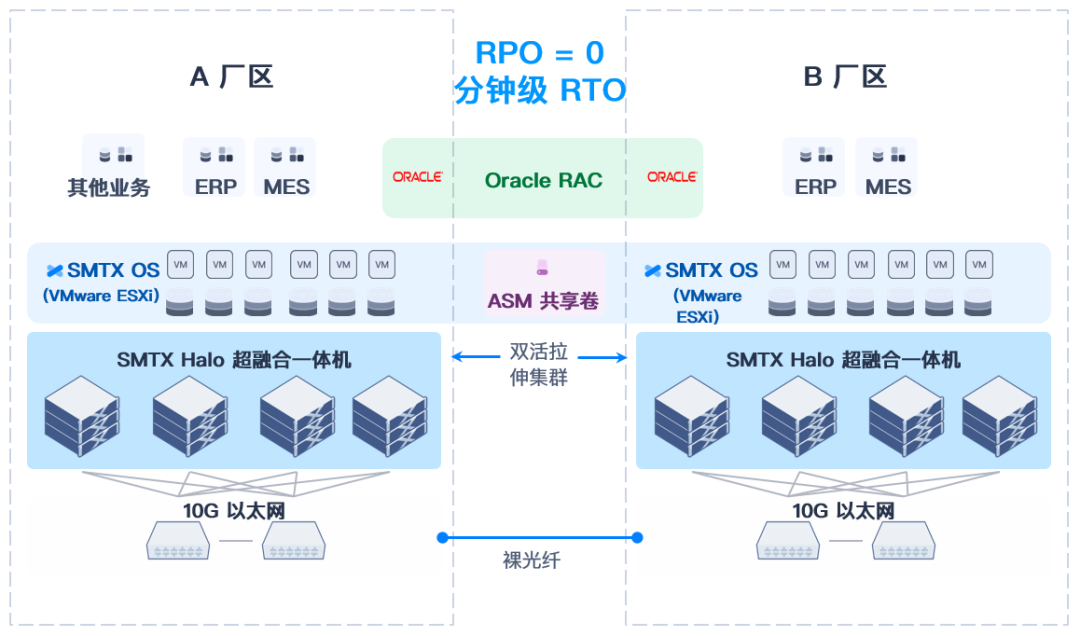

为了构建高可用性基础架构,同时提升架构性能,用户使用 SMTX Halo 超融合一体机组建跨厂区双活拉伸集群,支撑 ERP、MES、OA 系统以及对应的 Oracle RAC、ASM 共享卷。该集群不仅实现了两个站点之间的数据完全同步,达到“RPO=0,分钟级 RTO”的容灾效果,还成功地“降本增效”,在提升 MES 系统响应速度近一倍的同时降低双活集群建设成本达 30%。

欲了解详细实践经验,请阅读:超融合双活集群打造半导体精尖制造“定海神针” | SmartX 客户实践


案例三

某全球知名印刷企业:使用超融合承载整套 ERP 系统并实现公有云容灾

某大型印刷企业原先使用的 ERP 系统厂商被市场淘汰,需要上线新的 Infor ERP 系统,包括 ERP 相关的生产、测试、开发等多套环境。而用户现有的基础架构性能不足以支撑新系统稳定运行,经过充分的调研和分析,用户希望采用超融合作为承载 ERP 等关键业务系统的基础架构,以保证 ERP 等新系统的可用性和可靠性。同时,用户需要在公有云平台上建设灾备的 ERP 系统,并使用基于超融合的私有云与公有云进行容灾。用户对超融合产品有如下要求:

  • 具备卓越的性能和扩展性,能在支撑关键业务平稳运行的同时满足未来新业务持续上线的需求。
  • 稳定性经过市场的充分检验,具备支持制造业生产环境核心业务系统长期实践经验和案例。

在选型过程中,用户将 Infor ERP 部署在 SmartX 超融合环境中进行压力测试,发现 SmartX 超融合的性能表现远远超过其他厂商。同时,SmartX 超融合众多的行业案例、快速交付能力和良好的服务品质也给用户留下深刻印象。最终,用户决定将整套 ERP 核心业务系统及周边系统部署在 SmartX 超融合平台(SMTX Halo 超融合一体机)上。

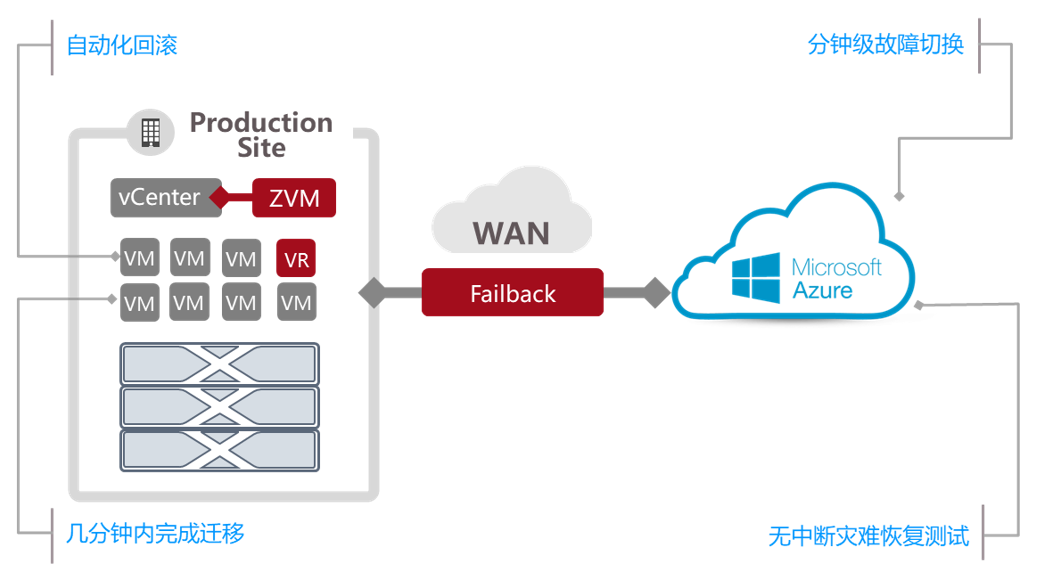

此方案中,用户利用了 SmartX 超融合自带的多数据副本功能,在单个节点出现故障时,虚拟机可以自动漂移至正常的节点运行,使得业务应用具备了防止单点故障的高可用能力。用户还通过 CDP 进一步保障业务连续性:超融合本地站点负责承载 ERP 系统的生产、开发、测试业务,容灾站点搭建在 Azure 公有云上,结合 SmartX 超融合与第三方合作伙伴 Zerto 的 CDP(连续数据保护)技术将业务备份数据存储在 Azure 公有云上,实现异步容灾。当主站点出现故障时,公有云的容灾站点可快速接管和恢复业务运行,实现分钟级的 RPO。

该方案在支撑用户核心生产业务稳定运行的同时,也实现了本地站点与公有云之间的容灾,提升了架构的高可用性,完全满足用户的需求。方案的架构示意图如下。


得益于弹性的架构和自研的分布式存储技术,SmartX 超融合不仅能为制造业核心业务系统提供高效的存储支持,还可通过多种灾备方式提供架构高可用支持。欲了解更多 SmartX 超融合制造业场景解决方案,请阅读:如何构建简单、智能又可靠的分支工厂 IT 基础设施?
