部署 Everoute 服务

在使用 SmartX 超融合基础设施网络与安全功能前,需先通过 CloudTower 在 SMTX OS 集群中部署 Everoute 服务,并完成相应的配置。

上传 Everoute 安装程序

前提条件

访问 SmartX 官网的超融合套件(社区版)版块,提前下载社区版的 Everoute 安装程序(tar.gz 文件)。

操作步骤

  1. 登录 CloudTower,进入网络与安全界面。

  2. 单击运维管理,进入运维管理界面。

  3. 选择安装包管理,单击上传安装包,上传 tar.gz 格式的安装包。

在 SMTX OS 集群部署 Everoute 服务

Everoute Controller 的 IP 设置规则及建议

  • 每个 Everoute Controller 的 IP 地址与集群的 SMTX OS 管理 IP 之间必须能够连通。
  • Everoute Controller 的 IP 地址之间必须能够连通。

在部署 Everoute 服务前,请您先从网络管理员处申请 Everoute Controller 虚拟机的 IP 地址。

操作步骤

  1. 运维管理界面,单击部署 Everoute 服务,进入部署 Everoute 服务界面。

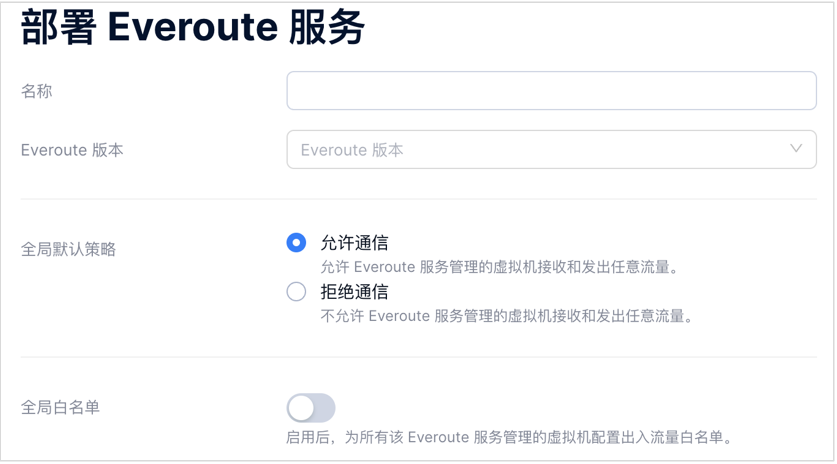

  2. 配置基本信息和全局安全策略。配置完毕后单击下一步

    配置项说明
    名称输入 Everoute 服务的名称。
    Everoute 版本选择待部署的 Everoute 服务的版本。
    全局默认策略允许通信:允许 Everoute 服务管理的虚拟机接收和发出所有流量。
    拒绝通信:不允许 Everoute 服务管理的虚拟机接收或发出任意流量。
    全局白名单启用后,为所有该 Everoute 服务管理的虚拟机配置出入流量白名单。可输入 IP 地址或 CIDR 块指定白名单,并可指定允许的 TCP、UDP、ICMP 协议和端口,如无需限制可选择任意协议

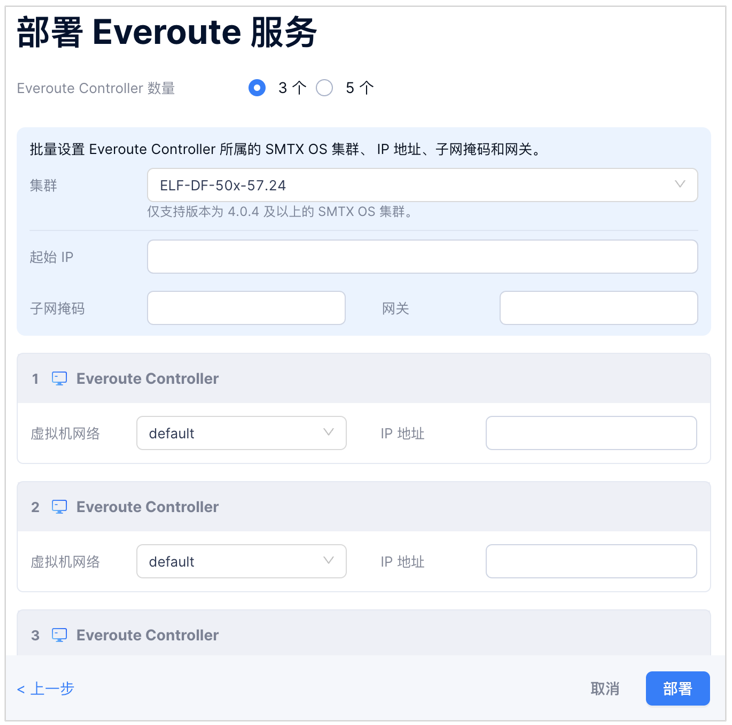

  3. 配置 Everoute Controller

    1. 设置部署的 Everoute Controller 个数,选择 3 个

    2. 批量设置 Everoute Controller 所属的集群、IP 地址、子网掩码和网关信息。

      • 集群:选择部署 Everoute Controller 的 SMTX OS 集群。
      • 起始 IP:可选设置。在此输入 Everoute Controller 的起始 IP 后,系统将根据此 IP 为所有 Everoute Controller 自动分配连续的 IP 地址。
      • 子网掩码:输入 Everoute Controller IP 地址的子网掩码。
      • 网关:输入 Everoute Controller 的网关地址。
    3. 分别为每个 Everoute Controller 设置虚拟机网络和 IP 地址。

      • 虚拟机网络:选择 Everoute Controller 使用的虚拟机网络。
      • IP 地址:根据网络管理员提供的 Everoute Controller IP 地址分配表,为 Everoute Controller 输入分配的 IP 地址。若上一步骤中已批量设置 Everoute Controller 的起始 IP,此处显示的 IP 为系统自动分配的 IP 地址,用户也可以手动进行修改。
  4. 单击部署,系统在集群上自动完成 Everoute 服务的安装与部署。
