SMTX 备份与容灾包含两个功能模块——备份与恢复、复制与恢复。本文将介绍部署备份与恢复模块前的规划工作。

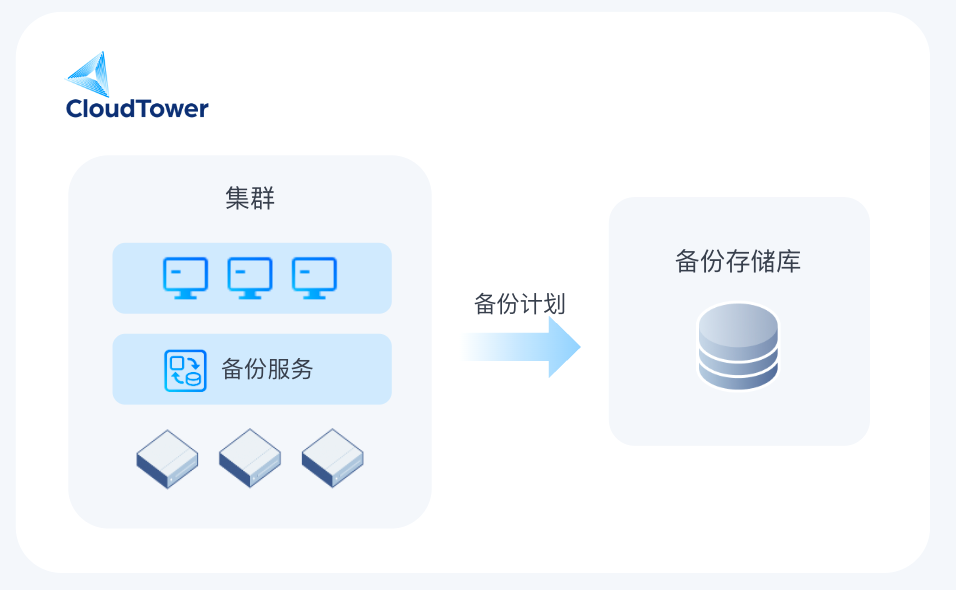

备份与复制模块的关键组件包含：
- 备份服务：核心组件，备份的控制平面。
- 备份存储库：用于存储虚拟机备份文件的逻辑存储库，如 NAS 服务器。
- 备份计划：定义一组虚拟机的备份策略，包括备份服务、备份存储库、备份对象、备份周期、备份窗口、恢复点保留策略。
- 虚拟机：待保护虚拟机。
- 集群：待保护虚拟机所在集群。
在部署备份服务前，请根据数据中心实际的环境和业务需求，从以下几方面进行规划。
规划需部署的备份服务
备份服务是备份与恢复的核心组件，可以为 SMTX OS（ELF）集群中的虚拟机制定周期性的备份计划，将虚拟机备份至集群外部的备份存储库中，并可使用备份文件将虚拟机恢复至备份时的状态。
在部署备份服务之前，请根据数据中心、集群和 CloudTower 的实际情况，确认需部署的备份服务数量。
- 是否需跨数据中心
由于跨数据中心的网络易发生传输不稳定的问题，建议为每个数据中心分别部署备份服务，并将虚拟机备份至位于同一个数据中心的一个或多个备份存储库中，保障备份和恢复的稳定性和传输效率。 - 待备份的多个集群是否互相连通
若需备份多个集群，请确认集群之间的存储网络是否连通，并据此规划需部署的备份服务数量。- 若集群之间的存储网络连通，部署一个备份服务即可对多个集群进行备份和恢复。
- 若集群之间的存储网络不连通，则需为每个集群单独部署一个备份服务。
说明： 一个备份服务仅可以部署在一个 SMTX OS 集群中，但一个 SMTX OS 集群可以部署多个备份服务。
- 是否使用多个 CloudTower 管理
由于备份服务需通过 CloudTower 进行部署和关联操作，对于未被同一个 CloudTower 管理的集群，备份服务无法为其进行备份。因此，若使用了多个 CloudTower 管理集群，那么每个 CloudTower 中都需部署备份服务，且使用单独的许可。
规划备份计划
备份服务使用备份计划来管理备份策略。备份计划定义了备份服务、备份对象、备份存储库、备份周期和恢复点保留策略等。在创建备份计划前，请从以下几个方面规划备份计划：
- 备份对象
每个备份计划中可包含一个或多个虚拟机，这些虚拟机共享相同的备份策略。因此，建议根据不同的数据保护要求，对虚拟机进行分类，将具有相同备份周期、备份窗口和保留策略的虚拟机置于同一个备份计划中，避免重复定义相同的备份策略，提高运维和管理效率。
说明:
不支持备份以下虚拟机：- 挂载了共享虚拟卷的虚拟机。
- 运行系统服务的虚拟机，如 Everoute Controller 虚拟机、CloudTower 虚拟机、备份服务虚拟机、复制服务虚拟机、可观测虚拟机、高级监控虚拟机等。
- SKS 工作负载集群节点虚拟机。
- 处于操作中或未知状态的虚拟机。
- 所在集群的许可类型为试用许可且许可已过期的虚拟机。
- 备份类型
备份类型包括全量备份和增量备份，且在首次备份时会执行全量备份。用户可以采取全量备份和增量备份的组合，创建最符合实际需求的备份策略。- 全量备份：在执行备份的时间点对虚拟机的所有数据进行完全拷贝。
- 增量备份：在上一次备份（全量备份或增量备份）的基础上，备份所有发生变化的数据。
- 备份周期
通过设定备份周期，备份服务可以对虚拟机自动化进行周期性的备份。用户可以根据业务系统的 RPO（Recovery Point Objective）目标，正确设置数据备份的时间间隔。备份支持的最小 RPO 为 15 分钟，因此可根据业务需求合理选择备份周期，以确保数据的及时备份和恢复能力。 - 恢复点保留策略
每次执行完备份计划后，备份服务会为备份计划中的每个虚拟机创建一个恢复点，恢复点包含了备份时间点的所有虚拟机数据，在需要时，可通过恢复点将虚拟机恢复至备份时间点的状态。
恢复点保留策略可以定义保留的恢复点数量或时间范围，当备份数据不需要长期保存时，可通过恢复点保留策略控制备份存储库中的恢复点数量。
规划备份存储库容量
备份存储库是用于存储虚拟机备份文件的逻辑存储库，如 NAS 服务器。
请根据虚拟机的数量、分配的逻辑容量、当前使用容量、每天实际变化的数据量等信息，并结合虚拟机的备份周期和恢复点保留策略，预估当前容量情况和容量增长趋势，规划备份存储库的容量需求。
以一台 VM 为例：
| 采集信息 | 计算 | 说明 |
| 1. VM 的容量为__GiB? | 全量备份所需容量 = VM 容量 / 压缩比 |
|
| 2. 每次增量备份的容量变化率是多少？ | 增量备份所需容量 = VM 容量 * 变化率 / 压缩比 | 预估虚拟机容量变化情况 |
| 3. 备份周期是什么？全量备份周期是什么？ | 每条备份链所需容量= 全量备份所需容量 * 1 + 增量备份所需容量 * 两次全量备份之间的增量备份数量 | 一条备份链包括一个全量恢复点及依赖它的一系列增量恢复点 |
| 4. 恢复点保留策略是什么？（保留__天或保留__份） |
|
|
| 采集信息 | 计算 | 备注 |
| 1. VM 已使用容量 150GiB | 全量备份所需容量 = VM 已使用容量 / 压缩比 = 150 / 1.5 = 100GiB |
|
| 2. 每天的容量变化率 10% | 增量备份所需容量 = VM 已使用容量 * 变化率 / 压缩比 = 150 * 10% / 1.5 = 10GiB |
|
| 3. 备份周期 1 天，全量备份周期 7 天 | 每条备份链所需容量 = 全量备份所需容量 * 1 + 增量备份所需容量 * 两次全量备份之间的增量备份数量 = 100 * 1 + 10 * 6 = 160GiB | |
| 4. 恢复点保留策略保留 14 天 |
= 14 / 7 = 2
= 160GiB *（2 + 1）* 1.2 = 576GiB |
规划网络
备份服务以虚拟机的形式在集群中运行，为了保证备份和恢复功能的正常进行，运行备份服务的虚拟机需创建管理网络、存储网络和备份网络，并分别和 CloudTower、待保护的虚拟机以及备份存储库建立网络连接。
- 管理网络：和 CloudTower 连通，用于管理备份资源。
- 存储网络：和待保护的虚拟机所在的 SMTX OS 集群的存储网络连通，用于备份时读取虚拟机数据和恢复时写入虚拟机数据。
- 备份网络：和备份存储库连通，用于传输虚拟机数据。

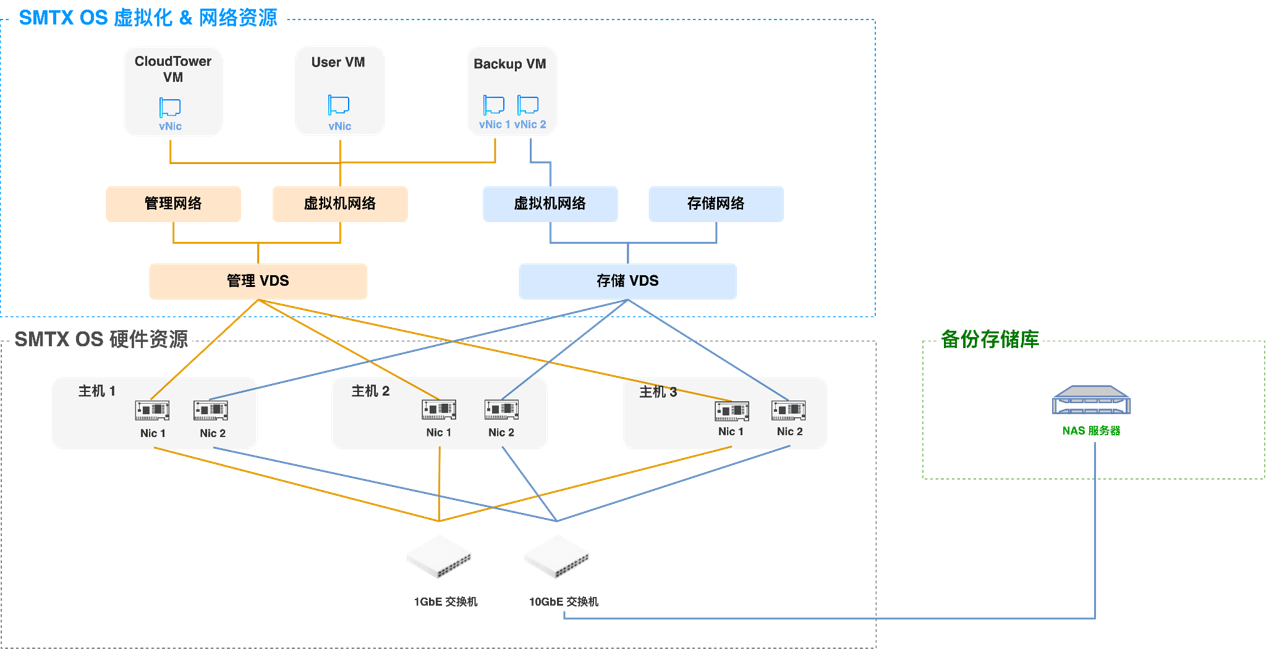

以一个数据中心、一个 SMTX OS 集群，且备份存储库和存储网络连通的场景为例，备份基础架构的网络拓扑如下图所示。
为保证备份流程的正常进行，在部署备份服务之前，需对备份服务的网络进行规划。
- 规划备份服务的管理网络
备份服务的管理网络需连通 CloudTower。
部署备份服务时，需为运行备份服务的虚拟机创建管理网卡，并确保备份服务可通过选择的虚拟机网络与 CloudTower 连通。 - 规划备份服务的存储网络
备份服务的存储网络需连通集群的存储网络，以访问待保护的虚拟机数据。
部署备份服务时，需为运行备份服务的虚拟机创建存储网卡，并确保备份服务可通过选择的虚拟机网络连通集群的存储网络。因此，在部署备份服务前，需确保集群的存储网络所属 VDS 上已创建了虚拟机网络。 - 规划备份服务的备份网络
备份服务通过备份网络将虚拟机数据备份至存储库。- 若备份存储库与集群的管理网络或存储网络连通，则备份网络可直接复用管理网卡或存储网卡，无需额外创建备份网卡。
- 若备份存储库与集群的管理网络或存储网络都不连通，则集群需提前创建与备份存储库连通的 VDS 和虚拟机网络。部署备份服务时，需为运行备份服务的虚拟机创建备份网卡，并确保备份服务可通过选择的虚拟机网络连通备份存储库。
规划许可单元数量
SMTX 备份与容灾的软件许可单元数量由备份和复制两个模块共用，一个许可单元可对一个虚拟机进行备份或复制，但不可同时用于备份和复制同一虚拟机。因此，请您根据实际的业务需求，综合考虑需要保护的虚拟机数量、要使用的功能模块以及未来业务的扩展等，提前规划需要购买的许可单元数量。
