背景介绍

某银行自 2019 年开始引入 SmartX 超融合基础架构平台(文章后续将用 HCI 代替超融合架构),用于支撑开发测试 / 同城灾备 / 桌面虚拟化 / 辅助生产系统的新一代计算存储资源池构建,到目前为止,交付的 4 个集群运行稳定。

经过多次交流和讨论,用户计划将年终决算跑批验证相关系统迁移至 SmartX HCI 平台,通过实际业务场景和数据量,在验证 SmartX HCI 性能表现的同时,评估并探索 HCI 对于银行更多业务场景适用性。

跑批验证:为了保证生产环境年终决算当日的跑批顺利完成,需提前对业务系统进行模拟跑批,验证跑批应用逻辑,并优化逻辑的过程,降低生产跑批可能遇到的风险,同时验证跑批的时效性也是非常重要的评估指标。

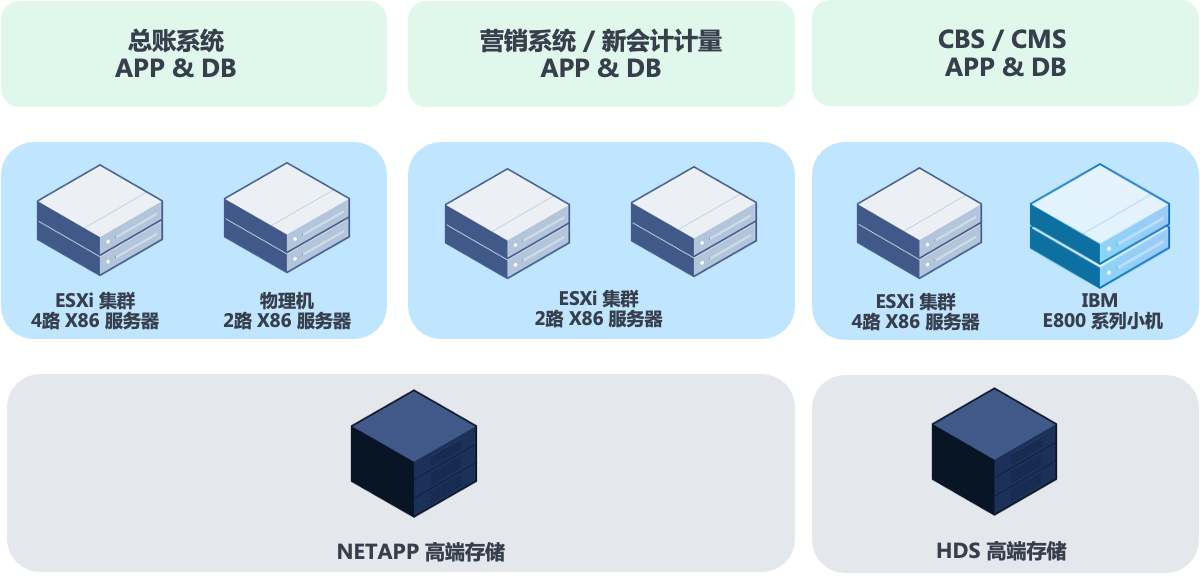

用户实际生产环境


  • 总账 / 营销 / 新会计财务应用系统 & 数据库采用虚拟化结合集中存储部署架构。
  • CBS / CMS 应用系统采用虚拟化底层架构,数据库运行在小机平台,使用集中存储提供数据持久化。

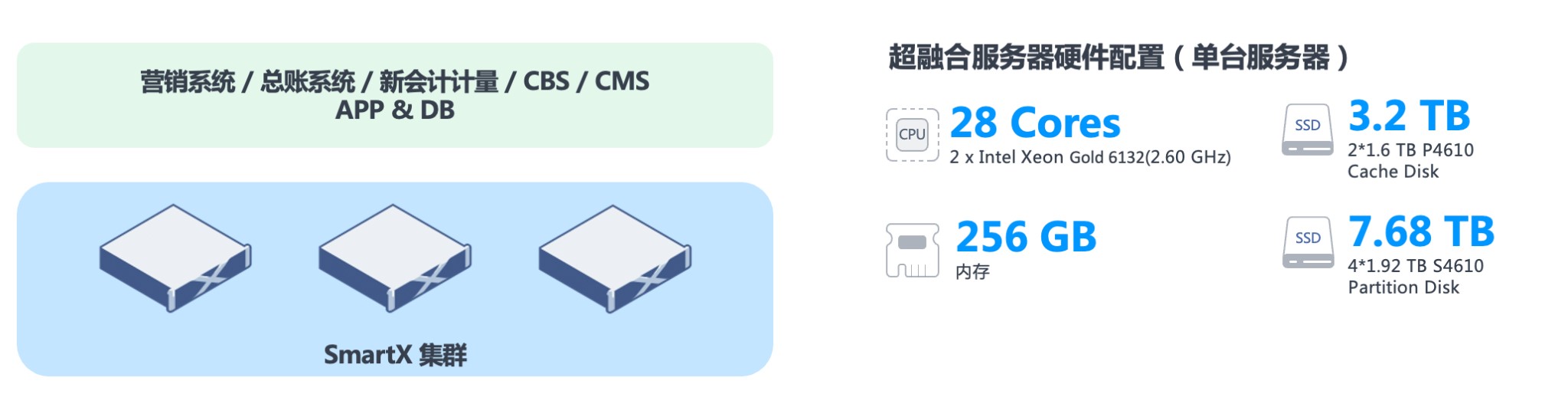

SmartX HCI 验证环境配置


软件组件:

  • SMTX OS 5.0(HCI 系统)
  • VMware ESXi 6.7u3(Hypervisor)

集群存储网络(用于分布式存储数据同步):

  • 以太网 25GbE 网络
  • 启用 RDMA

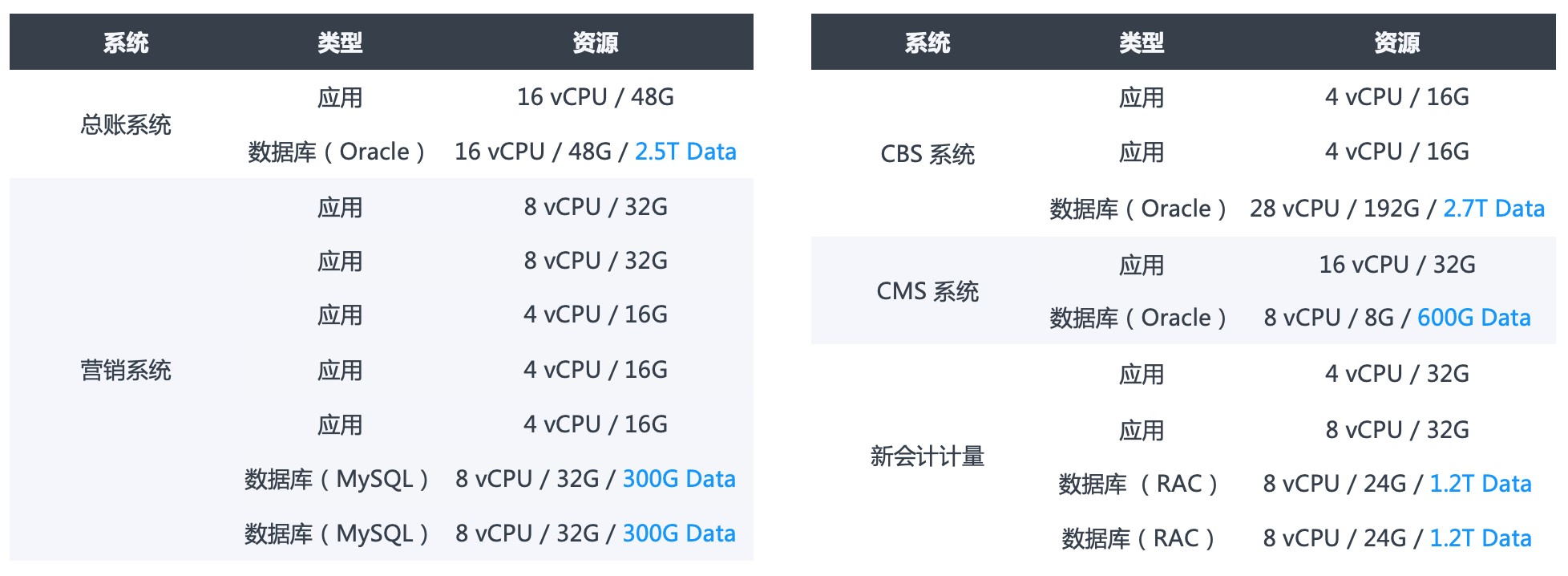

跑批验证系统清单

本次跑批验证迁移 5 套系统:

  • 系统 1:总账系统
  • 系统 2:CBS 信贷系统(Core Banking System)
  • 系统 3:CMS 核心系统(Credit Management System)
  • 系统 4:营销系统
  • 系统 5:新会计计量准则

在 3 台 SmartX HCI 测试机上,迁移 & 新建虚拟机共 18 台,包括 4 套 Oracle 数据库,1 套 MySQL 数据库,存储使用率达 96.6%(高负载状态,二副本数据保护),由于 SmartX HCI 平台 CPU 和 MEM 资源有限,CBS 和 CMS 系统数据库初始资源配置未能做到与生产系统配置一致。


性能验证

介绍完上述背景和环境信息后,下面我们一起看一下整个验证过程,首先在未对数据库虚拟机资源进行优化的背景下,进行了第一轮跑批测试,与生产环境对比如下:

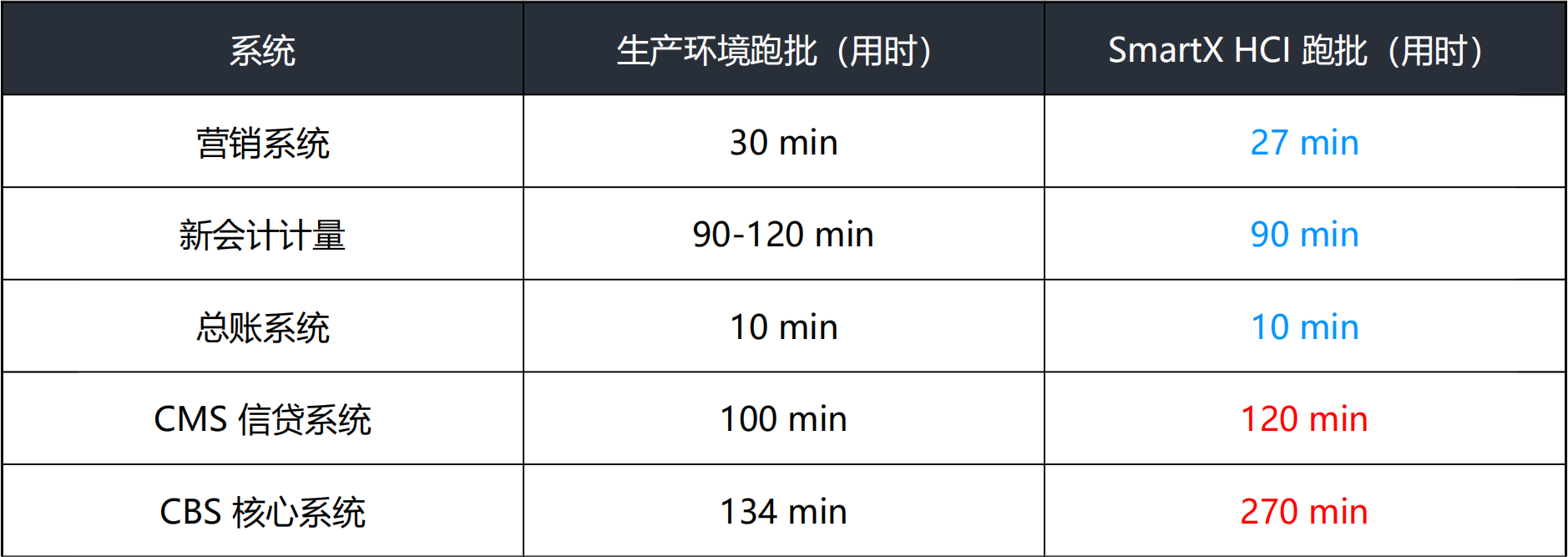

第一轮验证


通过第一轮测试,除 CMS 信贷和 CBS 核心系统外,其余系统跑批性能结果与生产环境相当。首先针对 CBS 核心系统进行分析,监控分析跑批时间段内 HCI 平台主机和虚拟机的性能压力,初步判断与虚拟机的资源配置有关,原因是本次测试环境只有 3 台主机,计算资源平均分配给 18 个业务虚机使用,使得分配给数据库的资源较少,与生产环境资源配置差距很大。有了优化目标后,对 CBS 核心系统资源进行调整优化。

CBS 核心系统数据库生产环境计算资源配置:

  • Power8 4.02GHz 64 Core
  • 1T MEM

SmartX HCI 平台 CBS 核心数据库优化:

  • 8 vCPU 调整优化 28 vCPU
  • 32G MEM 调整优化 192G MEM
  • 按数据库最佳实践对 Guest OS 和 Oracle 进行了基础优化
  • 将 Oracle SGA、PGA、Redo 调整至与生产环境一致

当前集群整体存储容量使用率达 77.8%(二副本数据保护,在较高负载下,进行新一轮性能测试,验证应用性能表现及稳定性)。

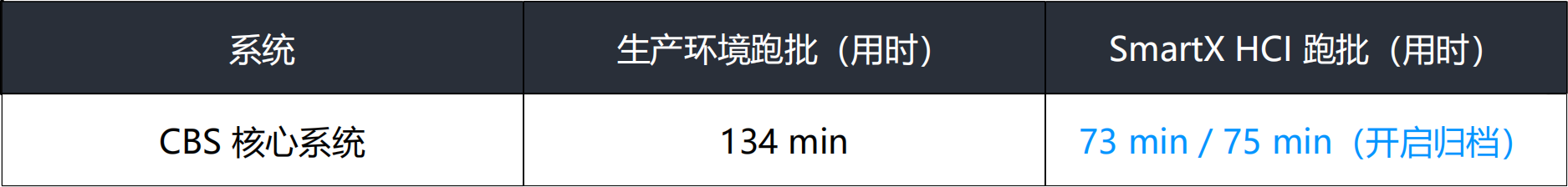

第二轮验证


优化后的 CBS 核心系统数据库跑批性能表现出近 1 倍时间缩短,为了保证与生产环境配置尽可能一致,我们对测试库开启了归档,进一步验证 SmartX HCI 平台对数据库平台的高性能支撑能力。

Oracle AWR 生产环境与 SmartX HCI 对比

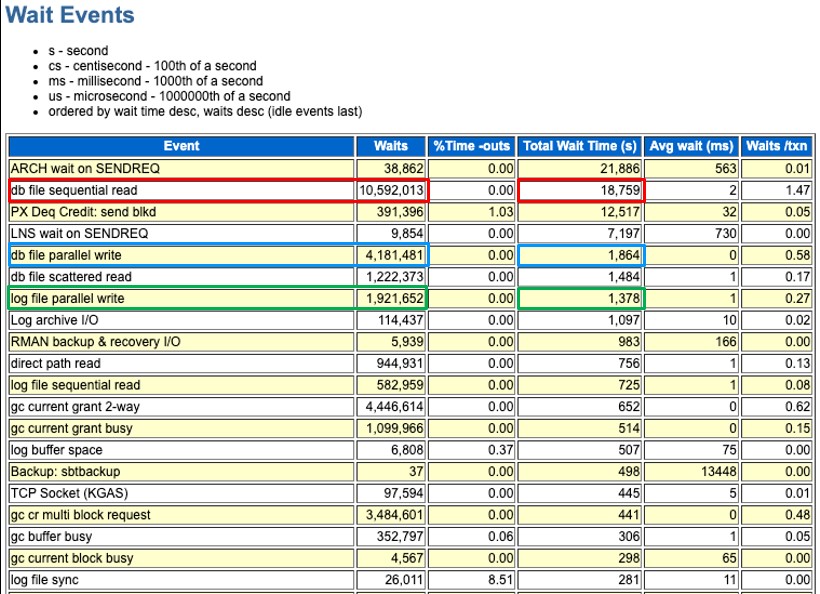

生产环境下 CBS 数据库等待事件

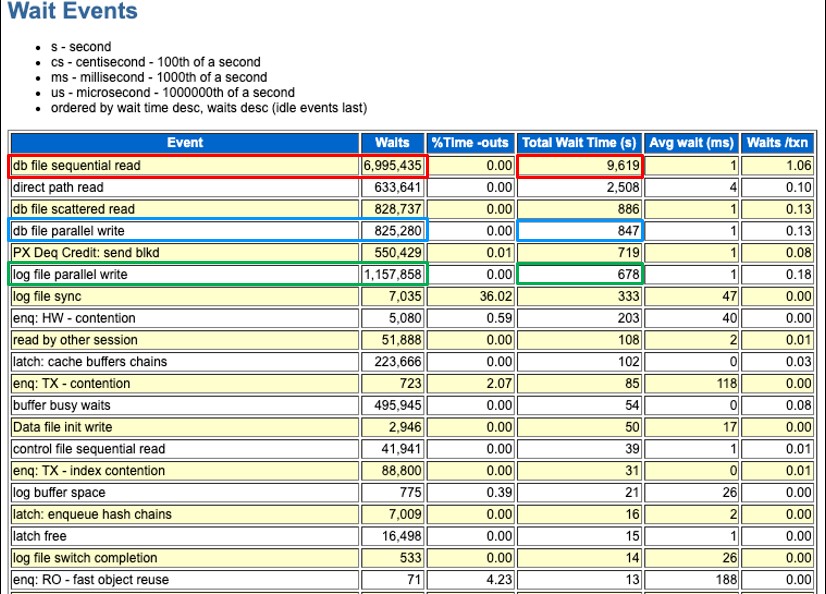

SmartX HCI 平台 CBS 数据库等待事件


通过 AWR 报告,SmartX HCI 相比用户生产环境在 I/O 相关等待次数和等待时间大幅减少。

CMS 信贷系统的性能问题与 CBS 核心系统数据库相似,在第二轮验证过程中,未进行 CMS 系统的优化,优化重心全部倾向于 CBS 系统。

总体跑批测试对比结果如下:


总结

通过 SmartX HCI 测试环境(仅 3 台 PC 服务器)表现出的跑批性能与生产环境相当,CBS 核心系统相比生产环境跑批时间缩短 45%,效率提升 83.6%。

借助超融合敏捷的基础架构,集群快速交付,业务系统快速部署,顺利完成行方跑批结算验证任务。

通过本次业务性能验证,超融合的架构简单、弹性资源、高性能、易维护性和经济成本优势得到充分体现,剩下的事情,就是不断拓宽超融合的应用场景,用时间来验证超融合产品的稳定性、产品迭代更多的企业级功能和厂商的服务效率。
