近日清晨，某企业 IT 运维团队经历了一场惊心动魄的网络安全“突袭”：监控后台突然响起持续警报，短短 2 分钟内，多台关键业务虚拟机收到的 TCP 半连接请求*累计超过 2000 次，峰值超过 10000 次；系统弹出数条高危告警，提示存在大规模异常连接行为；监控大屏上的流量曲线图飙升，服务器 CPU 利用率攀升，网络延迟指标红灯闪烁……一场针对关键业务的“安全风暴”正在肆虐。

* TCP 半连接指 TCP 三次握手过程中，服务端收到客户端的连接请求（SYN）后，发送了确认应答（SYN+ACK），但还未收到客户端的最终确认（ACK）时的状态。这是 SYN Flood 攻击的核心利用点：攻击者伪造大量虚假 IP 发送 SYN 包，服务端回复 SYN+ACK 后，攻击者不发送 ACK，导致服务端半连接队列被占满，无法处理正常客户端的连接请求。是一种典型的 DDos 攻击。

以往遇到类似情况，运维团队需要登录多台设备，逐条排查日志。整个过程信息分散、排查链路长，容易错过应急处置的黄金时间。而此次事件中，运维团队基于 SmartX 榫卯企业云平台的精准告警+流量可视化能力，仅需三步，即可在几分钟内定位攻击源，并快速进行封锁。

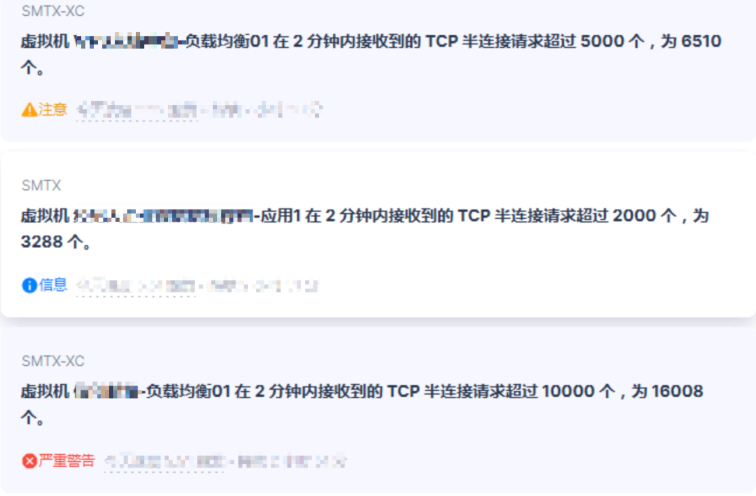

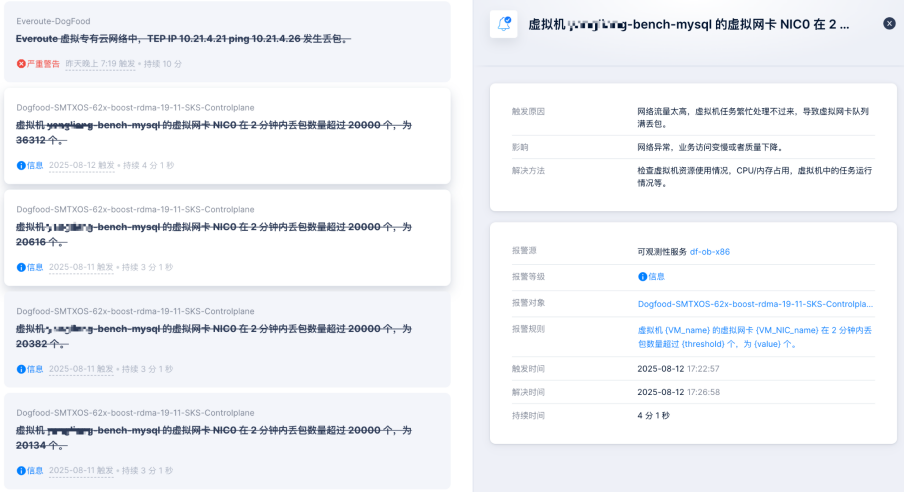

1. 定位虚拟机：基于榫卯企业云平台的虚拟机级细粒度告警机制，快速定位问题虚拟机，并通过微信群与 SmartX 售后服务助手取得联系，协同处理。

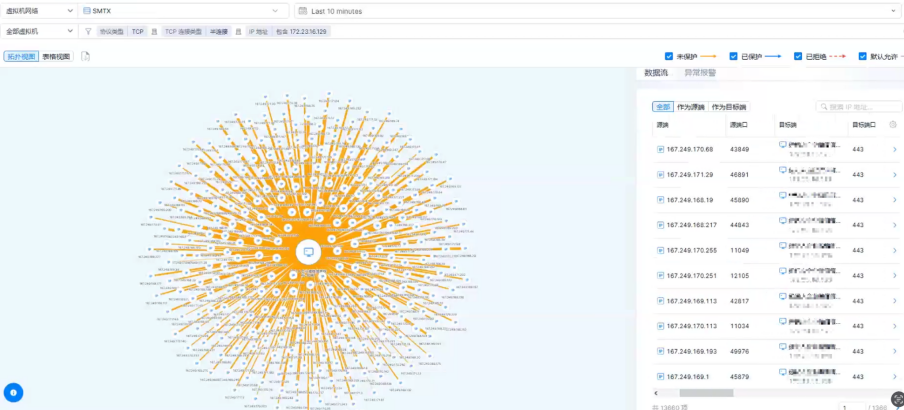

2. 定位攻击源：基于 SmartX 网络流量可视化功能，运维团队在流量热力图中快速锁定攻击来源：海量异常连接均来自某境外 IP 段 167.249.17x.x，且目标高度集中在几台对外提供负载均衡和 Web 服务的虚拟机。攻击流量呈现出典型的“源 IP 随机化”特征，针对目标服务器每秒发出数千次连接请求，是典型的 SYN Flood 攻击手法。
3. 封锁攻击源：基于精准的可视化 IP 定位，运维团队立即在企业防火墙和 WAF 等安全设备中添加策略，封锁可疑 IP 段的全部访问权限。封禁操作完成后，异常连接迅速回落，系统负载恢复正常，业务服务逐渐全面恢复。

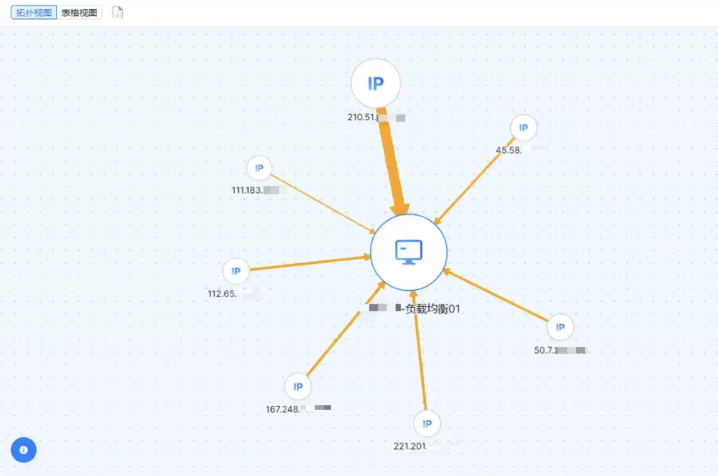

流量热力图大屏展示

事件恢复后的监控展示

随后，该团队还通过 SmartX 管理平台的历史流量查询回放功能，进一步确认攻击的完整时间线和流量峰值变化，为后续安全审计提供详实依据。

智慧运维，从“看见”流量开始 ：SmartX 网络流量可视化功能解读

在数字化转型加速的今天，企业 IT 系统复杂度与日俱增，网络性能、安全威胁与运维效率成为企业面临的核心挑战。面对日益复杂的攻击手段，传统的“黑盒式”运维模式已难以有效应对。

SmartX榫卯企业云平台创新集成网络流量可视化功能，旨在帮助用户打破“黑盒”，“看见”网络流量，“洞察”潜在威胁。平台通过图形化拓扑、实时数据分析与智能告警机制，实现网络流量的透明化管理。这不仅是一张流量图，更是一套智能的网络健康与安全感知系统，将运维与安全深度融合，让防御从被动变为主动，全方位提升企业的运维效率与安全防护水平。

五大核心能力，全面洞察网络流量

1. 动态拓扑视图，直观展示流量路径（谁访问了谁）

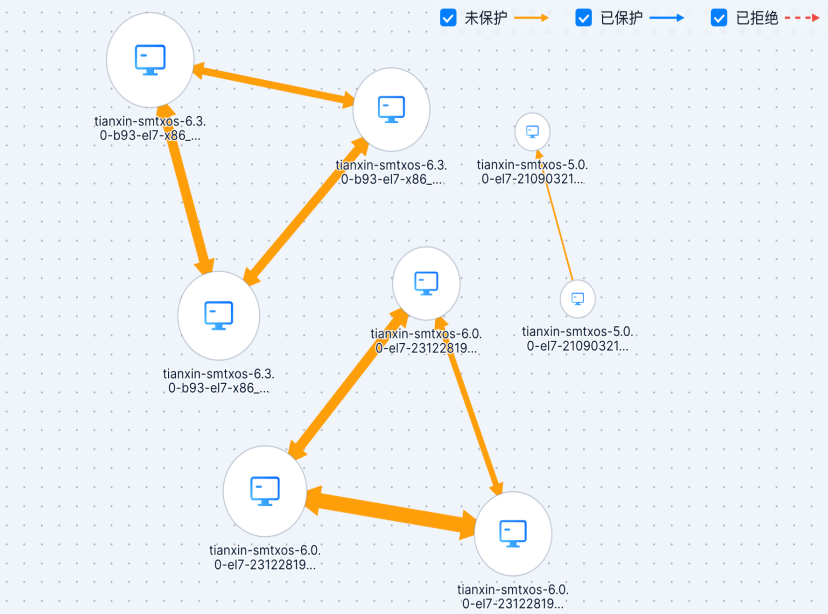

• 端点与连线可视化：以图形化方式展示虚拟机、主机、Pod 等端点之间的数据流，端点大小与数据量成正比，连线宽度反映流量带宽。

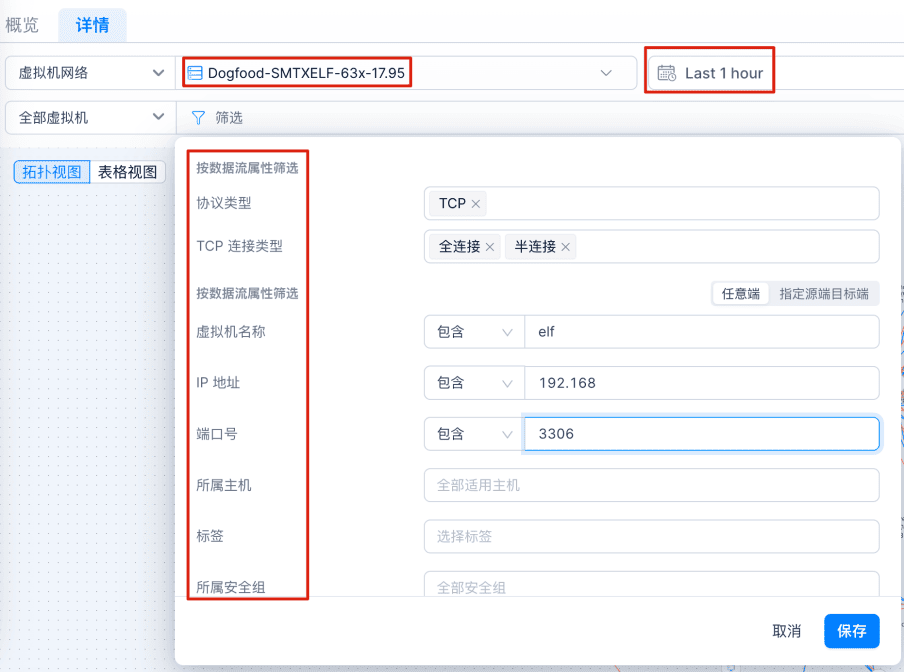

• 多维度筛选：支持按集群、服务、时间范围、IP 地址、协议类型（TCP/UDP/ICMP）等条件精准筛选数据流。

• 安全策略联动：可结合 SmartX 榫卯企业云平台的分布式防火墙（Everoute），实时展示流量的安全策略状态：未保护、已保护、已拒绝、默认允许。

2. 实时监控与深度分析（网络指标可量化）

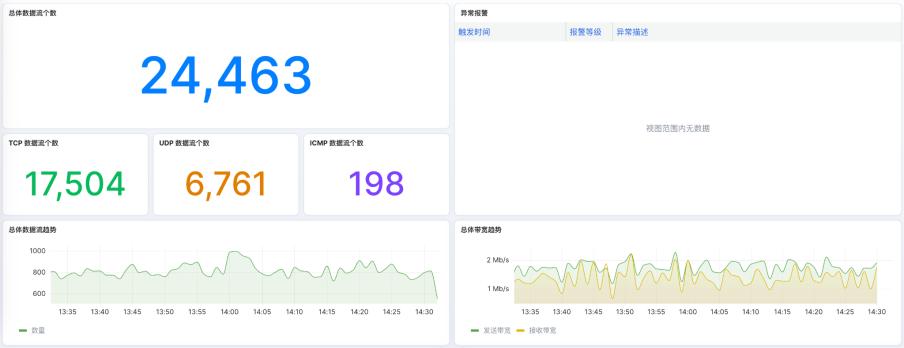

• 关键指标概览：提供数据流总数、带宽趋势、异常报警等统计图表，支持查看端点的发送/接收数据量、连接数等详情。

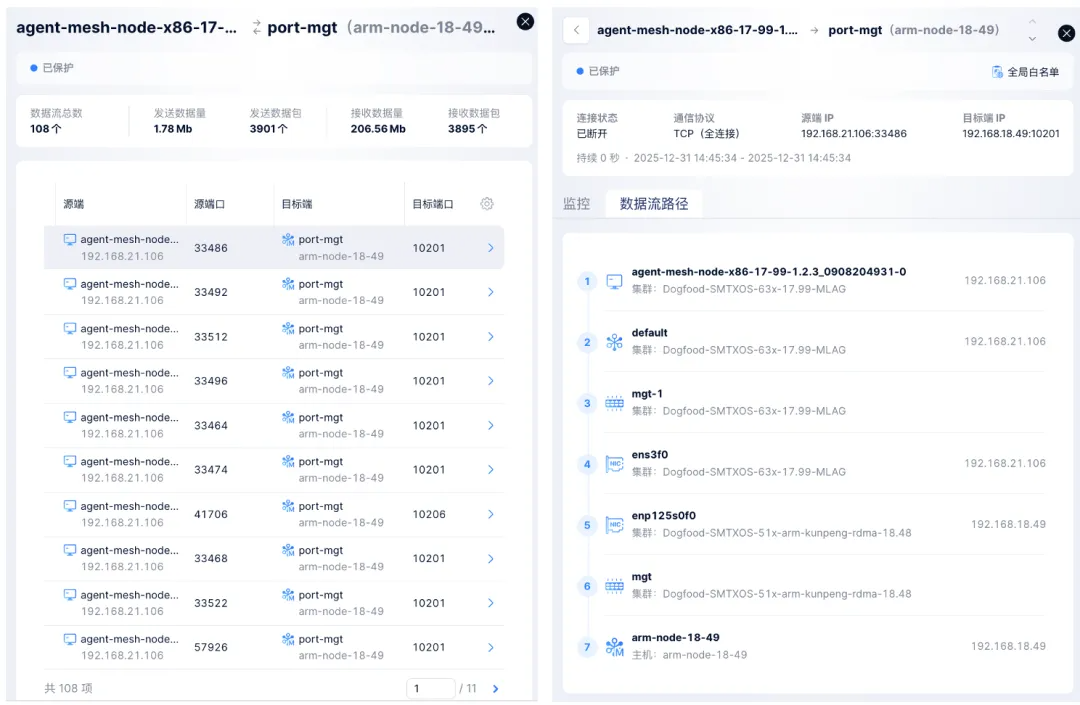

• 路径追踪：展示数据流从源端到目标端的完整路径，包括虚拟机网络、主机、物理网口等关键节点。

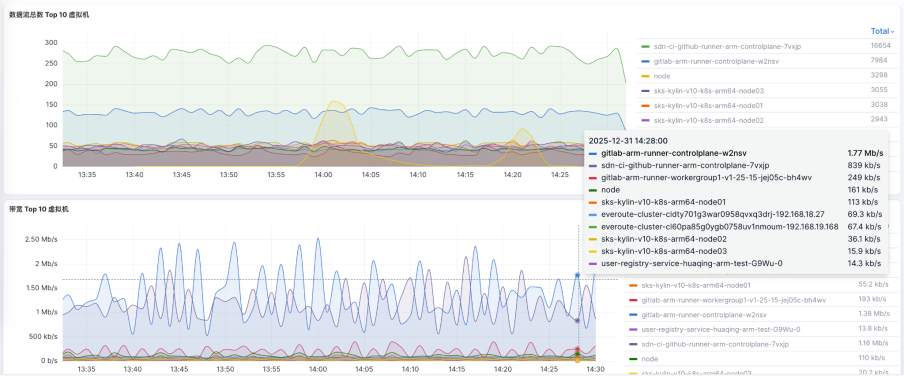

• TopN 分析：快速定位数据流总数和带宽最高的虚拟机，辅助资源优化决策。

3. 智能报警与故障定位（安全事件不漏过）

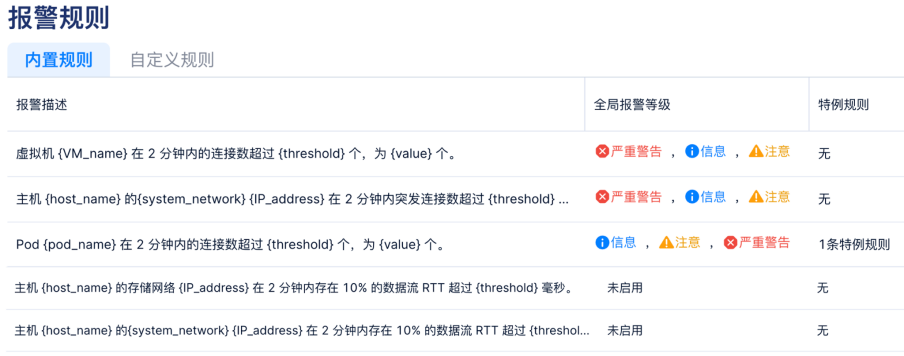

• 预设报警规则：针对虚拟机连接数过大、TCP SYN 泛洪攻击、存储网络 RTT 异常等典型场景，内置阈值并支持自定义规则。

• 异常实时告警：通过信息（如虚拟机网卡丢包）、注意（如系统网络突发大量连接）、严重警告（如网络中断）三级报警，实时推送网络异常。

4. 安全策略与容器网络拓扑可视化（多组件联动）

当企业云平台使⽤了 SmartX 网络安全组件 Everoute提供⽹络安全策略时，⽹络流量可视化可以配合 Everoute 共同使⽤，根据策略对象分组、安全组分组、全局白名单分组的方式展示虚拟机在组内和组间的数据流信息，实现网络拓扑可视化。

此外如果云平台内的集群，启⽤由Everoute 提供的容器网络插件（EIC CNI）和⽹络安全策略时，⽹络流量可视化还可配合 SmartX 容器管理服务 SKS 共同使⽤，分组展示容器 Pod 在组内和组间的数据流信息。

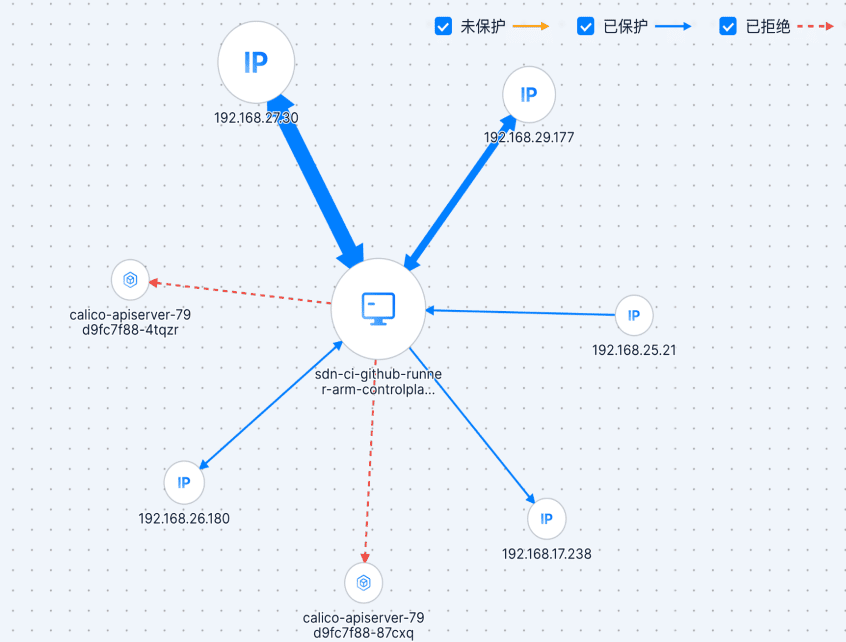

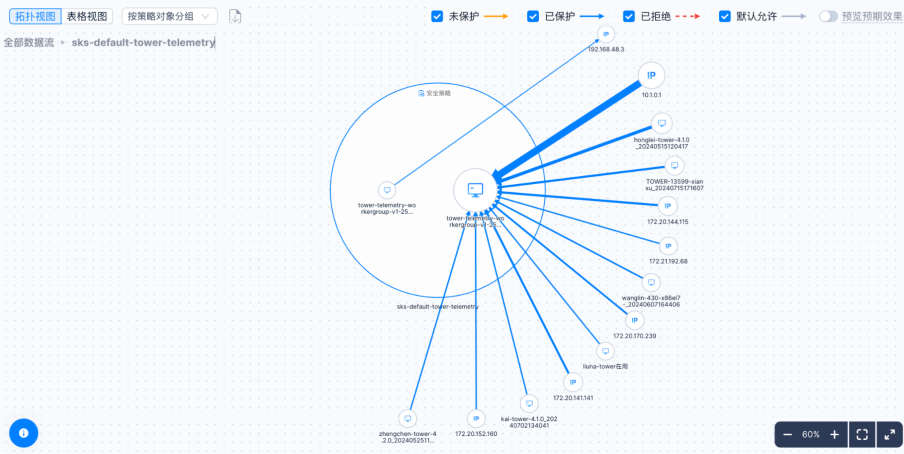

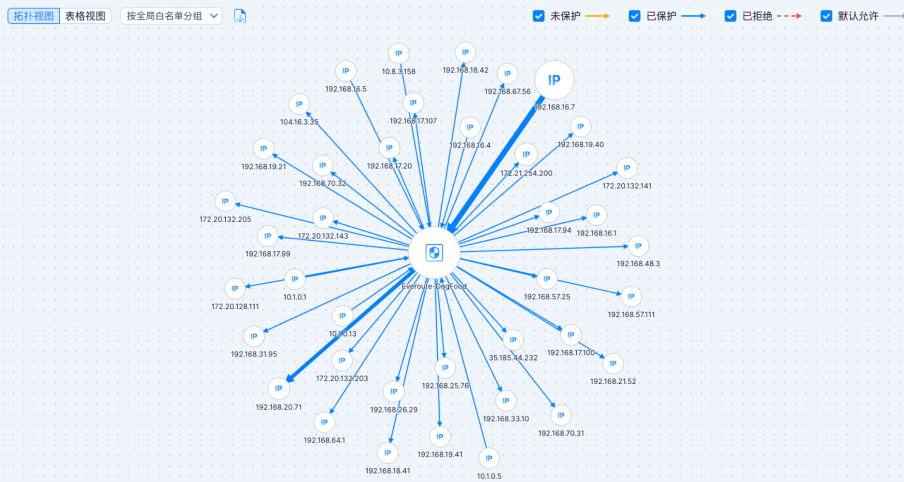

• 根据安全策略查看虚拟机的数据流：支持按策略对象分组、按安全组分组、按全局白名单分组。

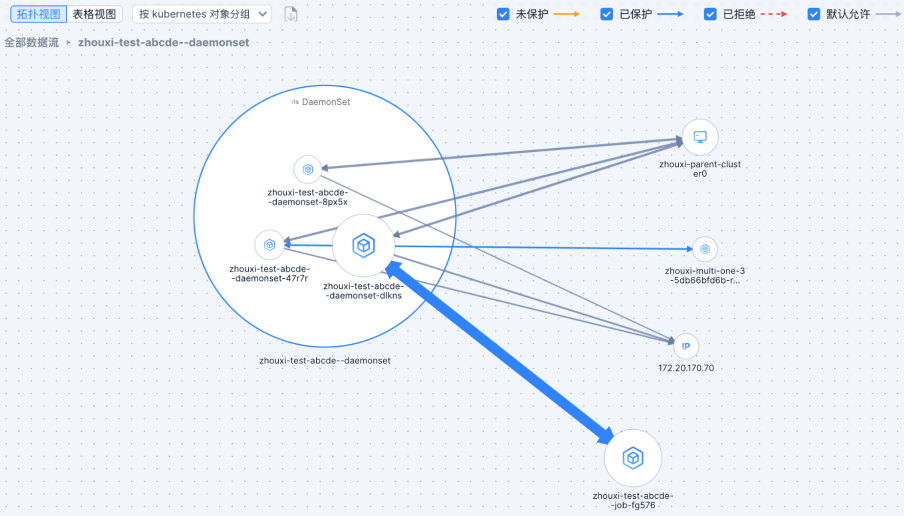

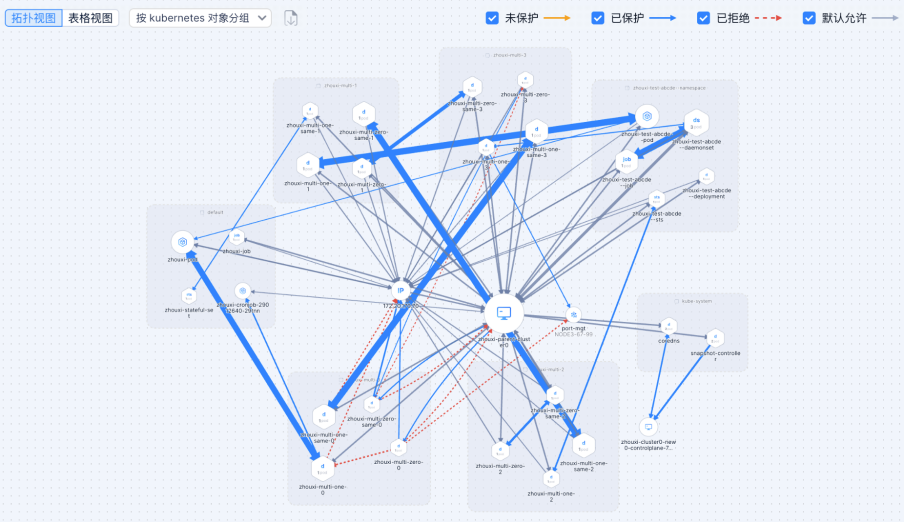

• 查看容器 Pod 的数据流：支持按 Kubernetes 对象查看外部及内部的数据流，支持查看策略对象与内部及外部的数据流、支持查看安全组内及全局白名单的数据流等。

5. 数据导出与合规审计（数据分析手段多）

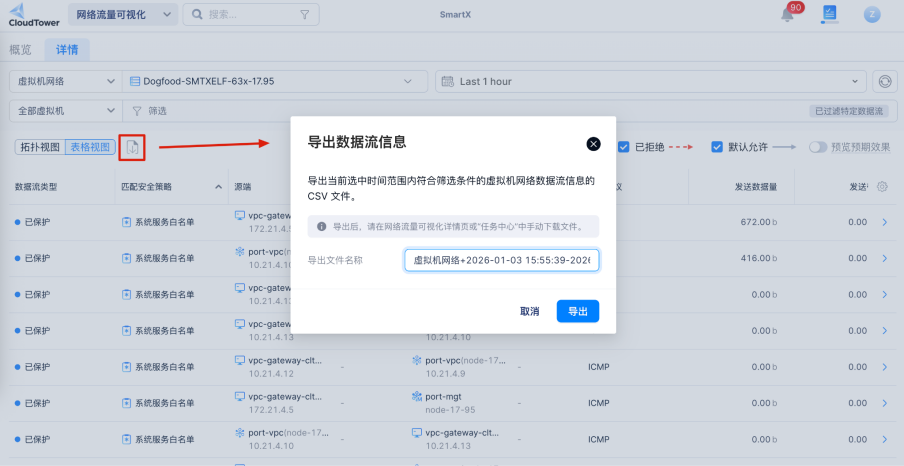

• CSV 导出：支持将筛选后的数据流详情导出为 CSV 文件，便于离线分析或审计存档。

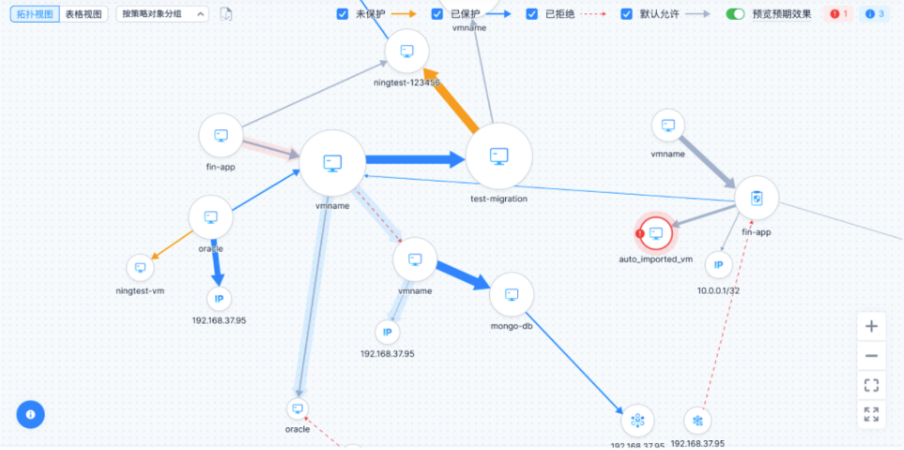

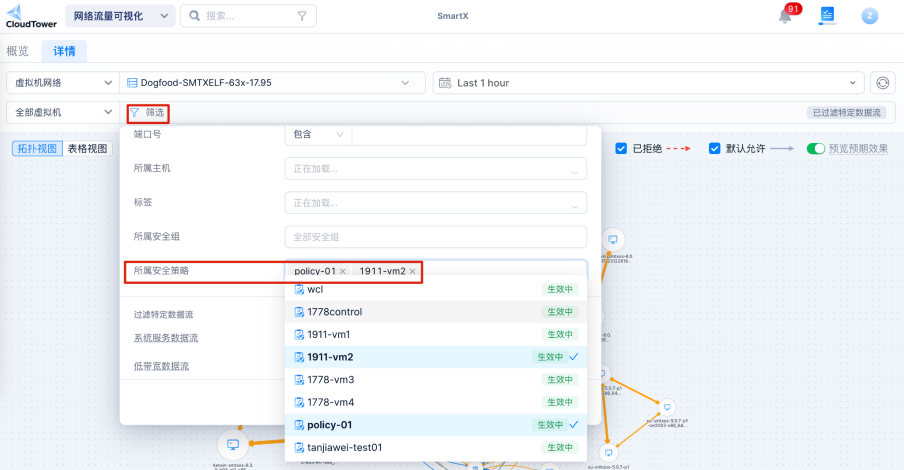

• 安全策略审计：通过流量拓扑验证安全策略执行效果，识别未生效策略或配置垃圾。例如下图先筛选出希望预览的安全策略，在拓扑视图中开启“预览预期效果”开关，即可查看验证安全策略的执行效果。

多种适用场景，解决企业核心痛点

1. 简化日常运维与巡检

• 实时监控：自动生成虚拟网络拓扑，展示流量路径、带宽、时延等关键指标，替代传统手动排查。
• 资源优化：通过 Top10 虚拟机带宽排名，快速识别高占用设备。

2. 快速定位网络性能问题

• 异常报警：例如存储网络 RTT 超过 50 毫秒时触发报警，结合路径分析定位拥塞节点。在以上客户故事中，该企业通过系统检测到的 TCP SYN 泛洪攻击报警，及时阻断恶意 IP，避免服务瘫痪。

3. 安全审计与威胁识别

• 策略验证：图形化展示未被允许的访问尝试，辅助识别潜在攻击。
• 合规支持：导出流量日志满足等保 2.0 等安全审计要求。

4. 应用拓扑发现与策略维护

• 自动发现：通过活跃数据流生成应用组，为微服务划分安全策略提供依据。
• 清理陈旧策略：识别长期无命中的安全规则，减少策略冲突风险。

写在最后

在网络威胁日益复杂且高度隐蔽的今天，“看不见”才是最大的风险。正如文中的用户故事所印证：决胜网络防御的关键，不仅在于抵御攻击的能力，更在于能否在第一时间敏锐“看见”威胁，并迅速做出精准决策。

SmartX 榫卯企业云平台以“可观测”、“能洞察”、“智预警”为核心，凭借流量可视化这双“透视眼”，将纷繁复杂的网络行为转化为直观、可读的信息，助力企业实现从“被动响应”到“主动防御”的质变跃迁。
