作者:深耕行业的 SmartX 金融团队

背景

上一篇 “分布式块存储 ZBS 的自主研发之旅|架构篇” 文章中,我们简单介绍了 SmartX 分布式块存储 ZBS 的架构原理。接下来,我们将为读者深入解析 ZBS 存储中最为重要的技术之一“RDMA”。

目前 ZBS 在两个层面会使用到 RDMA 技术,分别是存储接入网络和存储内部数据同步网络。为了使读者更加容易理解,以及更有针对性地做存储性能对比,特通过两篇独立的文章分别进行介绍。本期,我们将聚焦 RDMA 远程内存直接访问技术,并结合 ZBS 内部存储数据同步进行详细的展开(ZBS 支持 RDMA 能力,也是在存储内部数据同步中最先实现)。

ZBS 存储内部数据同步

分布式存储系统与集中存储最重要的区别之一就是架构实现。分布式架构要保证数据的存储一致性和可靠性,就必须依赖网络进行数据同步。这里举一个例子,一个由 3 节点(A/B/C)组成的 ZBS 存储集群,数据采用两副本保护(数据存储两份,放置在不同的物理节点),假设数据分别存放在节点 A 和节点 B 上,当数据发生修改,ZBS 分布式存储必须完成对节点 A 和 B 的数据修改再返回确认。在这个过程中,A 和 B 节点同步数据修改,所使用的网络,即是存储网络。

通过例子,相信读者已经理解,数据同步效率对于分布式存储的性能表现有着非常大的影响,是分布式存储性能优化的重要方向之一也是本篇文章重点讨论的内容。

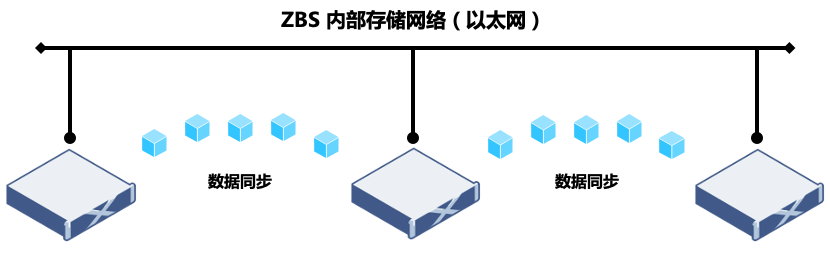

图 1:分布式存储数据同步网络

在目前常规的工作负载需求下,ZBS 存储网络通常使用 10GbE 以太网交换机和服务器网卡配置,采用标准 TCP/IP 作为网络传输协议。但对于高带宽和低延时的业务工作负载,这样的配置明显会成为内部存储数据同步的性能瓶颈。同时,为了发挥新型的高速存储介质(例如 NVMe 磁盘)更强劲的 I/O 性能,采用 RDMA 技术并结合 25GbE 或更高的网络规格,是满足业务端更高的存储性能诉求的更优选择。



TCP/IP

通过软件定义实现的分布式存储,基于通用标准的硬件构建,是其有别于传统存储的重要的特点之一。多年以来,ZBS 使用 TCP/IP 网络协议栈作为存储内部通信方式,优势是具备与现有以太网最大的兼容性,同时满足绝大多数客户的业务工作负载需求。但 TCP/IP 网络通信逐渐不能适应更高性能计算的业务诉求,其主要限制有以下两点:

  • TCP/IP 协议栈处理带来的时延TCP 协议栈在接收/发送数据报文时,系统内核需要做多次上下文切换,这个动作无疑将增加传输时延。另外在数据传输过程中,还需要多次数据复制和依赖 CPU 进行协议封装处理,这就导致仅仅是协议栈处理就带来数十微秒的时延。
  • TCP 协议栈处理导致服务器更高的 CPU 消耗 除了时延问题,TCP/IP 网络需要主机 CPU 多次参与到协议栈的内存复制。分布式存储网络规模越大,网络带宽要求越高,CPU 收发数据时的处理负担也就越大,导致 CPU 资源的更高消耗(对于超融合架构,是非常不友好的)。


图 2:TCP/IP Socket 通信



RDMA

RDMA 是 Remote Direct Memory Access 的缩写。其中 DMA 是指设备直接读写内存技术(无需经过 CPU)。


图 3:DMA

RDMA 技术的出现,为降低 TCP/IP 网络传输时延和 CPU 资源消耗,提供了一种全新且高效的解决思路。通过直接内存访问技术,数据从一个系统快速移动到远程系统的内存中,无需经过内核网络协议栈,不需要经过中央处理器耗时的处理,最终达到高带宽、低时延和低 CPU 资源占用的效果。

目前实现 RDMA 的方案有如下 3 种:


图 4:RDMA 实现方案 (图片来源:SNIA)

InfiniBand(IB)是一种提供了 RDMA 功能的全栈架构,包含了编程接口、二到四层协议、网卡接口和交换机等一整套 RDMA 解决方案。InfiniBand 的编程接口也是 RDMA 编程接口的事实标准,RoCE 和 iWARP 都使用 InfiniBand 的接口进行编程。

RoCE(RDMA over Converged Ethernet)和 iWARP(常被解释为 Internet Wide Area RDMA Protocol,这并不准确,RDMA Consortium 专门做出解释 iWARP 并不是缩写),两个技术都是将 InfiniBand 的编程接口封装在以太网进行传输的方案实现。RoCE 分为两个版本,RoCEv1 包含了网络层和传输层的协议,所以不支持路由(更像是过渡协议,应用并不多);RoCEv2 基于 UDP/IP 协议,具有可路由能力。iWARP 是构建于 TCP 协议之上的。

跟 RoCE 协议继承自 Infiniband 不同,iWARP 本身不是直接从 Infiniband 发展而来的。Infiniband 和 RoCE 协议都是基于“Infiniband Architecture Specification”,也就是常说的“IB 规范”。而 iWARP 是自成一派,遵循着一套 IETF 设计的协议标准。虽然遵循着不同的标准,但是 iWARP 的设计思想受到了很多 Infiniband 的影响,并且目前使用同一套编程接口(Verbs*)。这三种协议在概念层面并没有差异。

* Verb 是 RDMA 语境中对网络适配器功能的一个抽象,每个 Verb 是一个函数,代表了一个 RDMA 的功能,实现发送或接收数据、创建或删除 RDMA 对象等动作。

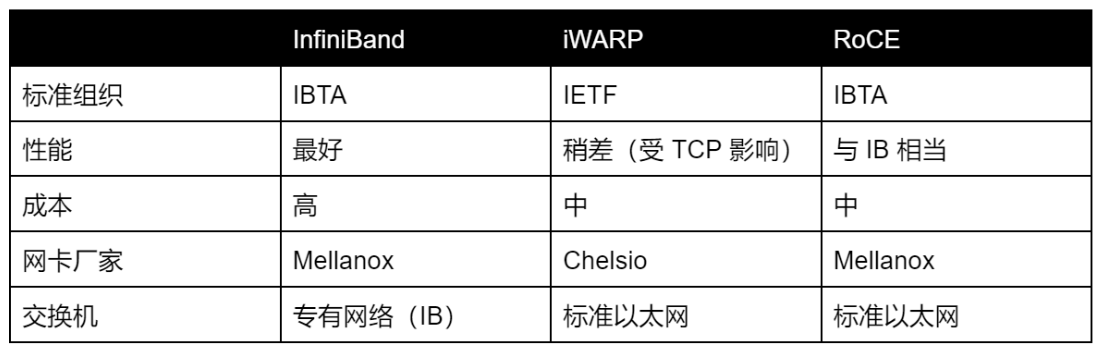

RDMA 需要设备厂商(网卡和交换机)的生态支持,主流网络厂家的协议支持能力如下:


Infiniband 从协议到软硬件封闭,其性能虽然最优,但成本也最高,因为需要更换全套设备,包括网卡、光缆和交换机等。这对于通用标准化的分布式存储场景并不友好,在 ZBS 选择时首先被排除掉。

对于 RoCE 和 iWARP 选择上,虽然 RoCE 在数据重传和拥塞控制上受到 UDP 协议自身的限制,需要无损网络的环境支持,但在综合生态、协议效率和复杂度等多方面因素评估下,SmartX 更加看好 RoCE 未来的发展,在极致的性能诉求下,RoCE 也会比 iWARP 具有更强的潜力。当前 ZBS 存储内部数据同步网络采用的是 RoCEv2 的 RDMA 技术路线。


图 5:ZBS RDMA RoCEv2

性能验证数据

为了使测试数据有更直观的对比性(RDMA vs TCP/IP),将控制测试环境严格一致性,包括硬件配置、系统版本以及相关软件版本,唯一变量仅为开启/关闭存储内部数据同步 RDMA 能力,基于此,测试集群在两种状态下的性能表现。



环境信息

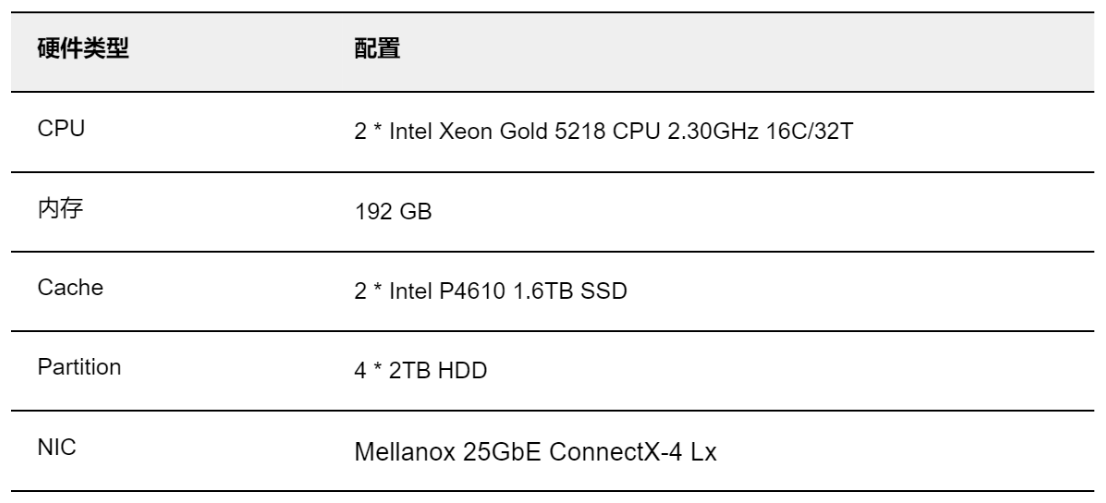

存储集群,由 3 节点组成,安装 SMTX OS 5.0,分层存储结构,所有存储节点的硬件配置相同,节点环境信息如下:




性能数据

在相同的测试环境和测试方法下,分别使用 RDMA 和 TCP/IP 协议进行性能验证。为了更好地观测读写 I/O 跨节点的性能表现(ZBS 分布式存储默认具有数据本地化特点,对读 I/O 模型有明显优化作用),本次测试基于 Data Channel 平面(ZBS 内部的 RPC 通道,用于节点间收发数请求)。本测试仅用于评估网络性能差异,I/O 读写操作并不落盘。

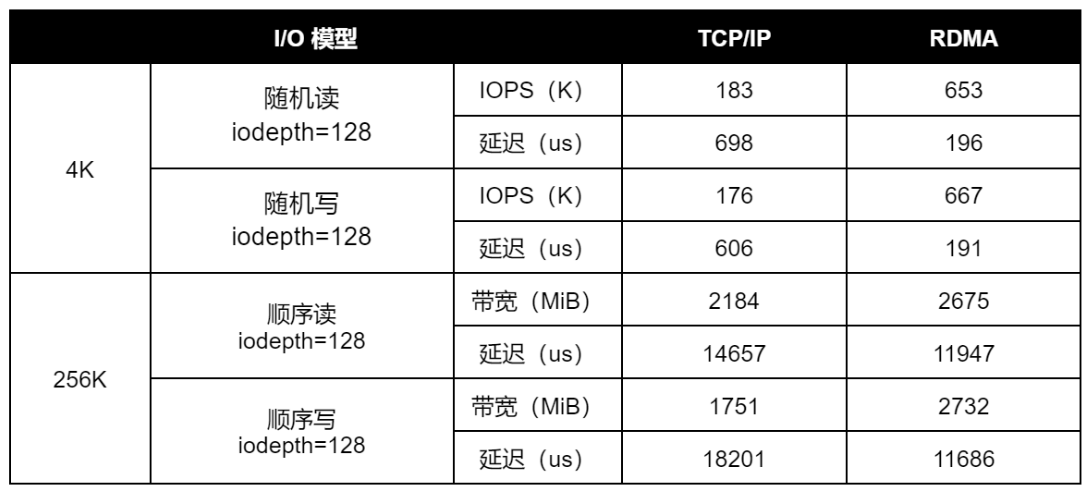

性能对比数据




测试结论

通过以上基准测试数据,可以看出,相同软硬件环境以及测试方法下,使用 RDMA 作为存储内部数据同步协议,可以取得更优的 I/O 性能输出其表现为更高的 4K 随机 IOPS 和更低的延时,以及在 256K 顺序读写场景,充分释放网络带宽(25GbE)条件,提供更高的数据吞吐表现。

总结

通过本篇文章的理论介绍和客观的性能测试数据,希望读者能够对于 RDMA 协议有了更加全面的了解。RDMA 对于数据跨网络通信性能的优化,已经应用于很多企业场景中,分布式存储作为其中一个重要场景,借助 RDMA 实现了存储内部数据同步效率的提升,进而为更高工作负载需求的业务应用提供了更好的存储性能表现。
